Erro clássico de quem compra impressora nova: abrir o fatiador e mudar cinco parâmetros de uma vez porque “todo mundo recomenda isso”. Depois a peça sai ruim e ninguém sabe qual dos cinco ajustes foi o culpado. Com a Kobra X eu tentei fazer diferente — mudei uma coisa por vez, anotei resultado, e é isso que vou compartilhar aqui: valores que realmente testei, não uma lista genérica copiada de fórum.

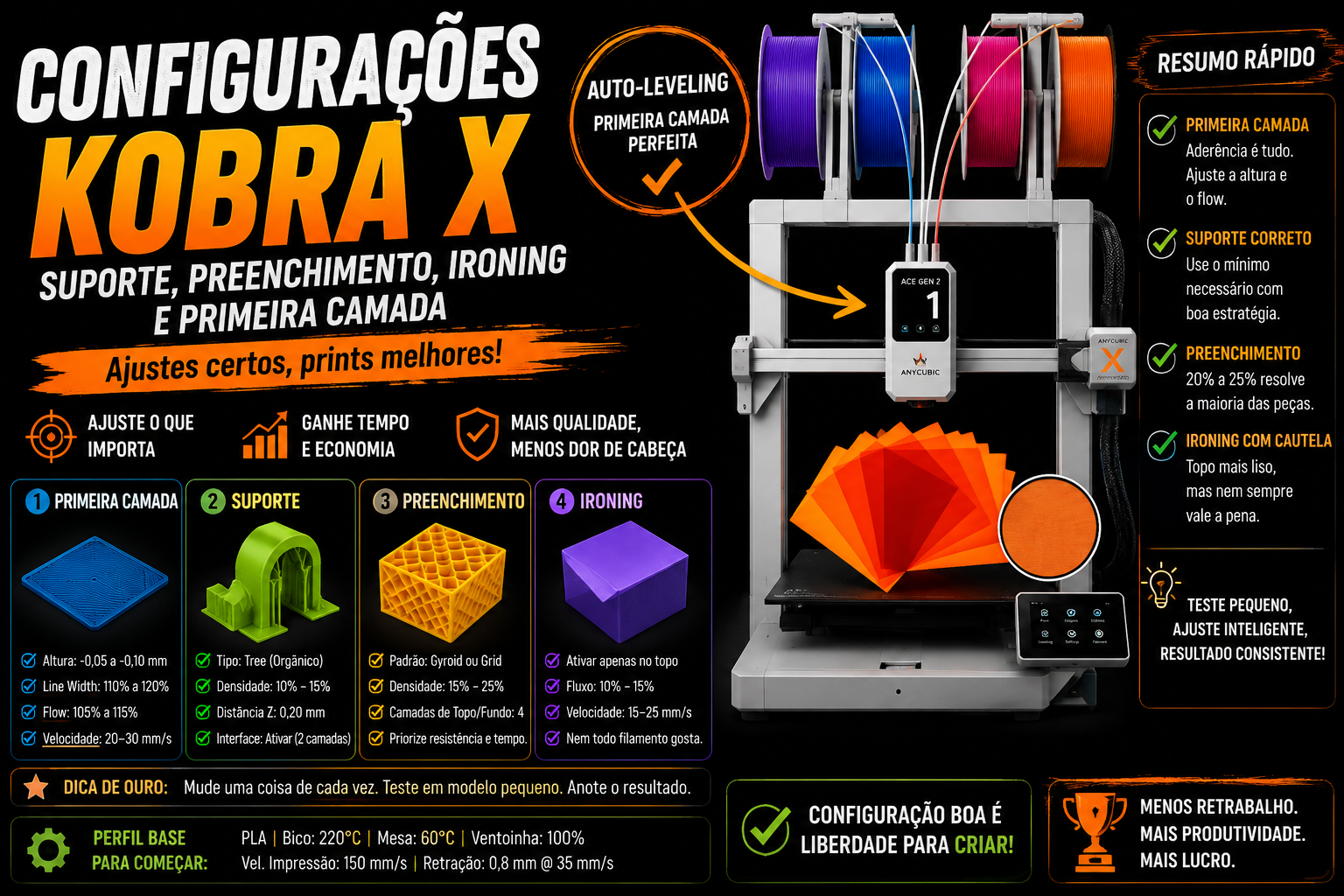

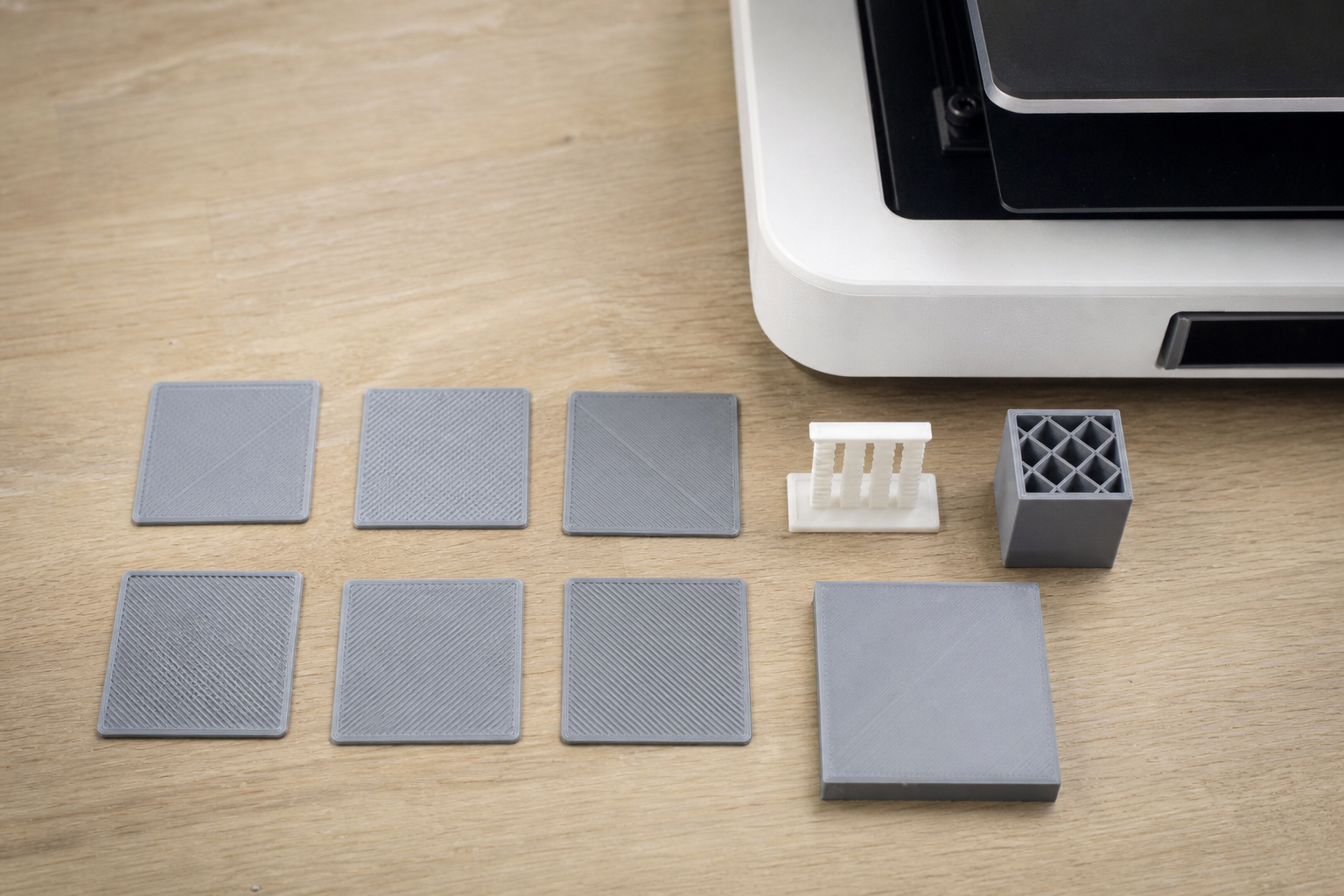

Primeira camada: onde eu gasto mais tempo calibrando
Mesmo com nivelamento automático, a primeira camada ainda decide se a peça vai colar direito. Comecei com a altura padrão sugerida pelo fatiador e fui ajustando o offset em passos de 0,02 mm até a linha de extrusão sair com aquela textura levemente achatada, sem ficar transparente nem enrugada.
Reduzi a velocidade da primeira camada para cerca de 20 mm/s, bem abaixo do resto da impressão. Isso custou uns dois minutos a mais no início de cada trabalho, mas praticamente zerou o descolamento de canto em peças com base grande, que era meu problema mais comum nas primeiras semanas.
Preenchimento: onde eu economizei sem perder resistência
Testei a mesma peça organizadora em 15%, 25% e 40% de preenchimento para comparar peso, tempo e resistência ao toque. A diferença entre 25% e 40% foi mínima na prática — a peça não ficou visivelmente mais forte, só mais pesada e mais demorada. Para a maioria das peças decorativas e organizadores que faço, fixei em 18% a 20% e só subo quando a peça vai levar carga real, tipo suporte de ferramenta.
Um padrão de preenchimento giroide funcionou melhor que grade nas peças que eu testei, com menos linha visível através da parede em filamento mais translúcido.
Alisamento de superfície: testei e nem sempre vale
O recurso de alisamento do topo promete acabamento mais liso na última camada. Funcionou bem em PLA fosco, deixando a superfície superior visivelmente mais uniforme. Em filamento silk, o resultado foi pior — o brilho natural do material ficou irregular, com marcas de passagem dupla do bico bem visíveis sob luz direta.
Minha regra agora: testo numa peça pequena antes de aplicar em lote. O tempo extra de impressão com alisamento ligado às vezes não compensa, principalmente se a peça já teria um acabamento aceitável sem ele.
Suporte: quando tree ajuda e quando só complica
Para overhangs grandes e curvos, suporte tree realmente facilitou a remoção — menos marca na superfície da peça comparado ao suporte normal em grade. Mas em peças com overhang plano e reto, tipo uma prateleira interna, o suporte normal ficou mais fácil de remover e deixou menos resíduo de contato.
Testei ângulo de suporte em 50, 55 e 60 graus. Acima de 55 graus a Kobra X segurou bem sem suporte na maioria dos meus modelos com bico de 0,4 mm, o que reduziu tempo de pós-processamento consideravelmente.
Velocidade: onde eu ganhei tempo sem perder qualidade
Testei a mesma peça em três velocidades de impressão diferentes, mantendo o resto do perfil fixo. Na velocidade mais baixa, o acabamento de parede ficou visivelmente melhor, mas o ganho comparado à velocidade intermediária foi pequeno demais para justificar quase o dobro do tempo de máquina. Na velocidade mais alta, começaram a aparecer pequenas vibrações visíveis em cantos com mudança brusca de direção, algo que só notei olhando de perto sob luz lateral.
Fixei minha rotina na velocidade intermediária para a maioria das peças, reservando a velocidade mais baixa só para peça de exibição, onde cada detalhe de acabamento realmente importa para o resultado final.
Aderência de mesa: o que testei além do padrão
Com PLA, a mesa PEI segurou bem sem qualquer preparo extra na maioria dos casos. Com PETG, precisei de uma camada fina de bastão de cola em peças com base pequena, porque a aderência natural às vezes ficava forte demais e arriscava danificar a superfície da mesa na hora de remover. Encontrar esse equilíbrio — aderência suficiente sem grudar demais — levou algumas tentativas, mas hoje já sei de cara qual material pede qual preparo.
Ordem que eu recomendo para calibrar
- Primeiro a primeira camada, isolada, até a base ficar consistente em pelo menos três impressões seguidas.
- Depois preenchimento, só na quantidade que a função da peça realmente exige.
- Em seguida suporte, testando tipo e ângulo separadamente do restante do perfil.
- Por último alisamento, só se o topo visível da peça justificar o tempo extra.
Mudar tudo junto parece mais rápido, mas na prática eu perdi mais tempo refazendo impressão do que se tivesse ido devagar desde o início.
Temperatura e retração: os dois que eu ainda calibro por bobina
Mesmo com perfil padrão razoável, ajustar temperatura em passos de 5°C fez diferença visível no acabamento de superfície com filamentos de marca diferente. PLA de uma marca nacional que testei precisou de 5°C a mais que o perfil genérico do fatiador para reduzir um leve stringing entre partes da peça. Já um PETG de outra marca pediu justamente o oposto, um pouco menos de temperatura para não empoçar nos cantos.
Retração é outro ajuste que trato por bobina, não por máquina. Comecei com a distância padrão sugerida e fui reduzindo aos poucos até encontrar o ponto onde o stringing sumia sem criar buraco ou falha de extrusão logo depois da retração — geralmente entre um valor um pouco menor e um pouco maior que o padrão, dependendo de quão seco o filamento estava guardado.
Ventoinha de resfriamento: sutil, mas muda o resultado
Em peças pequenas com detalhe fino, tipo texto em relevo, aumentar o resfriamento ajudou a manter a geometria nítida sem deformar. Em peças grandes e chapadas, o resfriamento excessivo criou um leve empenamento de canto, então reduzi a velocidade da ventoinha justamente nessas peças maiores. Não existe um valor único certo — a peça dita o ajuste, não o material sozinho.
Erros de configuração que eu já cometi e não repito mais
Uma vez ativei alisamento de superfície, aumentei o preenchimento e mudei o tipo de suporte na mesma impressão, tudo de uma vez, porque estava com pressa para entregar um pedido. A peça saiu com um defeito de acabamento que levei um tempo bom para diagnosticar, simplesmente porque eu tinha três variáveis novas ao mesmo tempo e nenhuma referência de como cada uma se comportava sozinha. Desde então, qualquer mudança de perfil para um pedido novo passa primeiro por uma peça de teste pequena, mesmo quando o prazo aperta.
Como a configuração muda o resultado financeiro
Perfil lento demais reduz quantas peças eu consigo entregar por semana. Perfil rápido demais gera retrabalho, que come ainda mais tempo do que a velocidade economizou. O equilíbrio que encontrei na minha bancada foi imprimir a maioria das peças em velocidade média, reservando velocidade alta só para peças de teste ou protótipo onde acabamento perfeito não é o critério principal.
Perguntas sobre ajuste de perfil na Kobra X
Vale a pena usar perfil pronto da comunidade em vez de calibrar do zero?
Serve como ponto de partida, mas quase sempre precisei ajustar pelo menos altura de primeira camada e velocidade, porque cada bobina de filamento se comporta um pouco diferente.
Preciso recalibrar tudo quando troco de marca de filamento?
Não tudo, mas revise pelo menos temperatura e velocidade de primeira camada. Marcas diferentes de PLA têm variação real de comportamento, mesmo com especificação parecida na embalagem.
Ironing e alisamento de superfície são a mesma coisa?
No fatiador que uso, aparecem como o mesmo recurso com nomes diferentes dependendo da versão do software, então testei os dois só para confirmar e o resultado foi idêntico na minha peça de referência.
