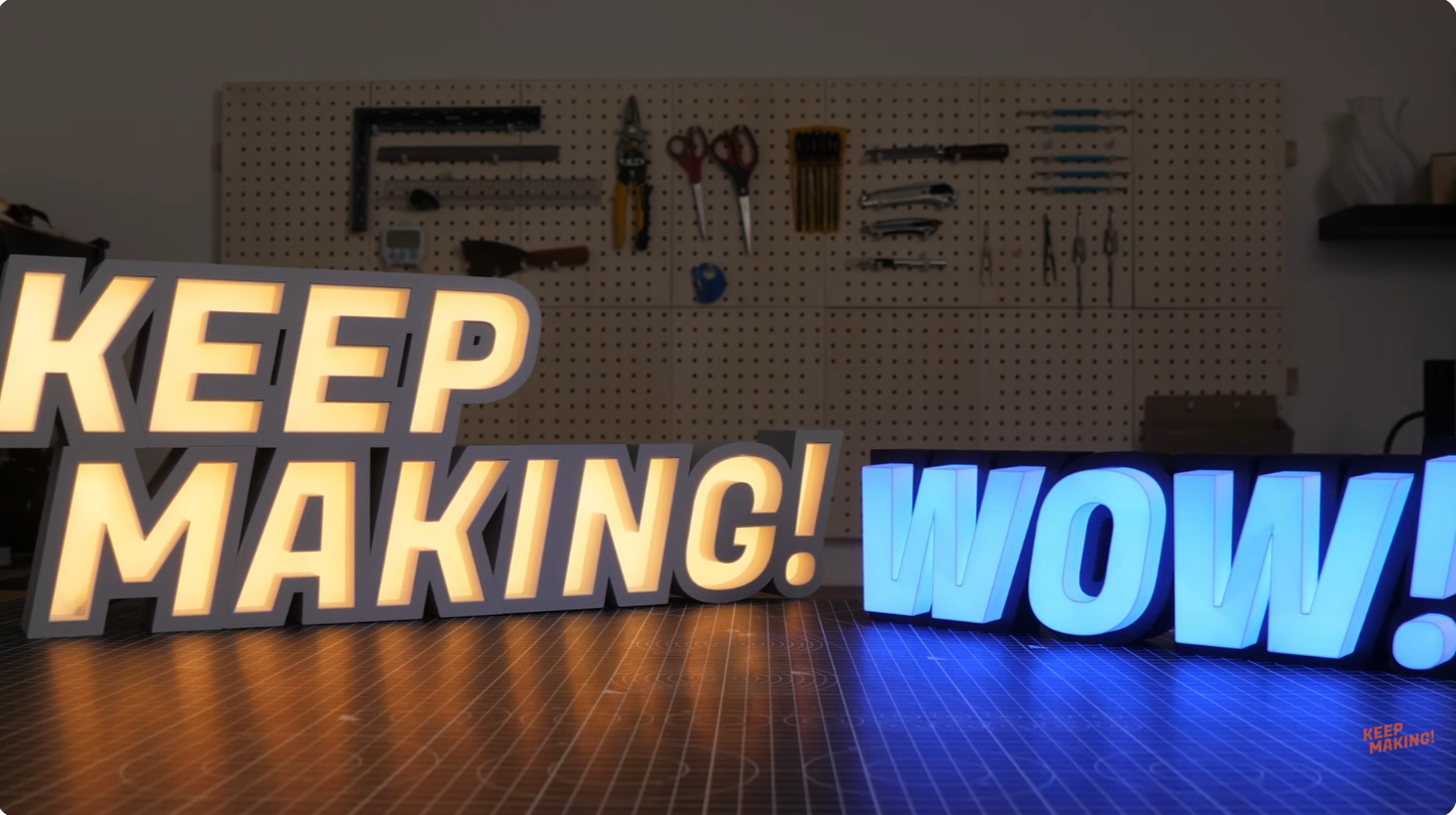

Como Projetar uma Placa de LED para Impressão 3D em 30 Minutos

Você já pensou em criar placas de LED personalizadas para seu negócio ou projetos pessoais? Como projetar uma placa de LED para impressão 3d é mais acessível do que parece. Com Blender e alguns nós de geometria, você consegue um resultado profissional em aproximadamente meia hora.

Como Projetar uma Placa de LED para Impressão 3D

O processo começa escolhendo sua fonte ideal e o design desejado. Você pode usar qualquer fonte do Google Fonts, mas nem todas funcionam bem em 3D. Algumas fontes produzem resultados melhores que outras dependendo da espessura e detalhes do caractere.

O primeiro passo é definir o tamanho correto para sua placa. Isso depende do seu tamanho de impressão disponível. Coloque um plano de referência com as dimensões da sua impressora para visualizar melhor o resultado final.

Depois de escolher a fonte e o tamanho, você precisa aplicar os geometry nodes corretos. Estes nodes criam automaticamente a base, o contorno, as paredes de preenchimento e o encaixe para a fita de LED. É aqui que a mágica acontece e o processo fica muito mais rápido.

Preparando seu Arquivo no Blender

O Blender oferece um arquivo pronto com toda a estrutura de geometry nodes já configurada. Baixe o arquivo fornecido no link da descrição e abra no seu Blender.

Para cada elemento de texto (base, contorno, borda e preenchimento), você precisa atualizar a fonte manualmente no painel de dados. Selecione cada objeto, vá ao painel de geometria e configure a fonte correta em todos os nodes relacionados.

Copie o texto que deseja projetar, então cole em cada um dos objetos de text na cena. Isso garante que todos os elementos estejam sincronizados e funcionem corretamente com os geometry nodes.

Ajustando Tamanho e Proporções

No painel de dados, você encontra a opção de tamanho de fonte. Este valor controla o tamanho final do texto na impressão. Comece com um valor conservador e vá aumentando conforme necessário.

Crie um plano de referência com as dimensões exatas de sua cama de impressão. Isso ajuda a visualizar se a placa caberá no seu equipamento. Use shift mais clique direito e adicione um plano com as medidas apropriadas.

Os geometry nodes ajustam automaticamente as espessuras das paredes, do contorno e da borda. Isso torna o design muito mais funcional e pronto para impressão sem ajustes manuais complexos.

Estrutura dos Componentes da Placa

Toda placa de LED para impressão 3D possui componentes essenciais. A base fornece estabilidade, o contorno define a forma do texto e o preenchimento permite que a fita de LED se encaixe perfeitamente.

As paredes de preenchimento garantem que a fita LED fique segura no lugar. O encaixe para o topo mantém uma cobertura clara ou translúcida alinhada. Cada geometry node no arquivo gerencia um desses componentes automaticamente.

Você pode desativar qualquer um desses elementos para ver o resultado parcial. Isso ajuda na visualização durante o projeto e facilita a exportação de peças individuais se necessário.

Exportando e Preparando para Impressão

Quando estiver satisfeito com o design, exporte o arquivo como STL ou OBJ. Blender permite selecionar apenas os objetos visíveis para exportação, facilitando o processo.

Abra o arquivo em seu software de fatiamento preferido como PrusaSlicer ou Bambu Studio. Configure suportes apenas onde necessário e ajuste as configurações de qualidade conforme sua impressora.

Teste a fita LED em sua placa antes de fazer ajustes adicionais. Algumas fontes podem precisar de pequenos retoques para melhor iluminação ou encaixe da fita.

Considerações Finais

Projetar placas de LED com Blender é um processo direto quando você entende os geometry nodes. O arquivo fornecido acelera muito o trabalho e elimina cálculos complexos.

Mesmo sendo um projeto avançado, qualquer pessoa com conhecimento básico de Blender consegue criar resultados profissionais. Pratique com diferentes fontes e tamanhos para dominar completamente a técnica de como projetar uma placa de LED para impressão 3d.

Como Projetar uma Placa de LED para Impressão 3D – Perguntas Frequentes

Qual fonte funciona melhor para placas de LED?

Google Fonts oferece várias opções que funcionam bem. Fontes mais grossas e simples geralmente produzem melhores resultados. Teste com Roboto, Inter ou fontes similares. Evite fontes muito delgadas ou com detalhes pequenos, pois ficam frágeis na impressão.

Preciso saber Blender avançado para fazer isso?

Conhecimento básico de Blender é essencial. Entenda como navegar na interface, selecionar objetos e acessar painéis. Se não tem experiência, comece com cursos introdutórios de Blender para makers antes de tentar este projeto.

Quanto tempo leva para impressora a placa pronta?

O design leva 30 minutos conforme mencionado. A impressão depende do tamanho e configurações da sua impressora. Uma placa pequena pode levar 4 a 8 horas. Maior pode levar mais de 12 horas dependendo da qualidade desejada.

Qual fita LED devo usar na placa?

Fitas LED tipo strip WS2812B ou similares funcionam bem. Meça o encaixe na placa e escolha a largura correta. Fitas adesivas são mais fáceis de instalar. Verifique o voltagem e compatibilidade com seu controlador antes de comprar.

Posso modificar o design depois de exportar?

Sim, você pode fazer ajustes no STL exportado usando software de modelagem. Porém, é melhor modificar no Blender antes de exportar. Assim, você aproveita todos os geometry nodes e mantém a estrutura perfeita para impressão.
